Matalinong Online Checkweigher

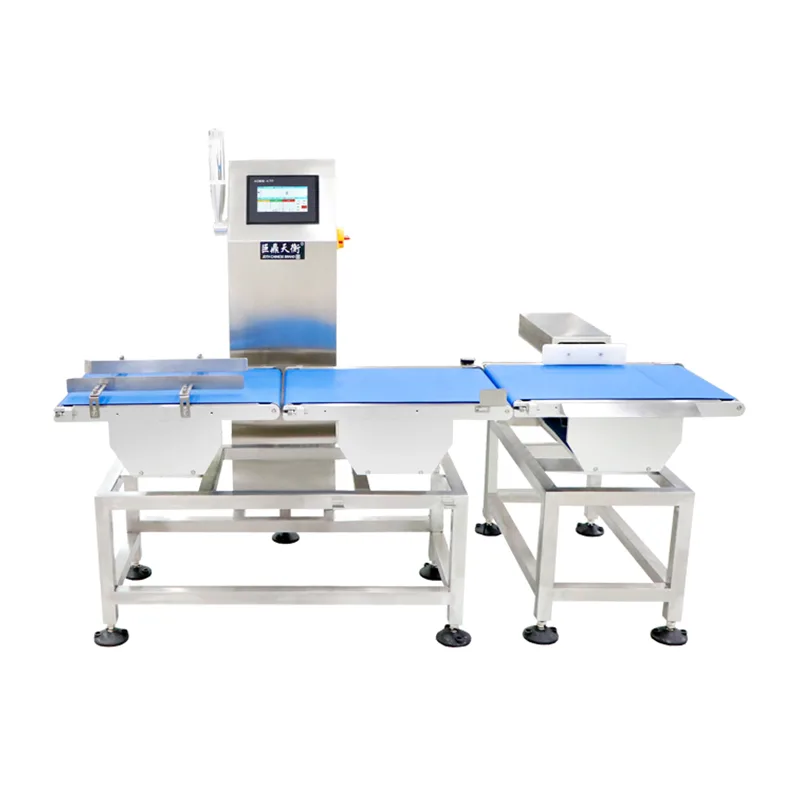

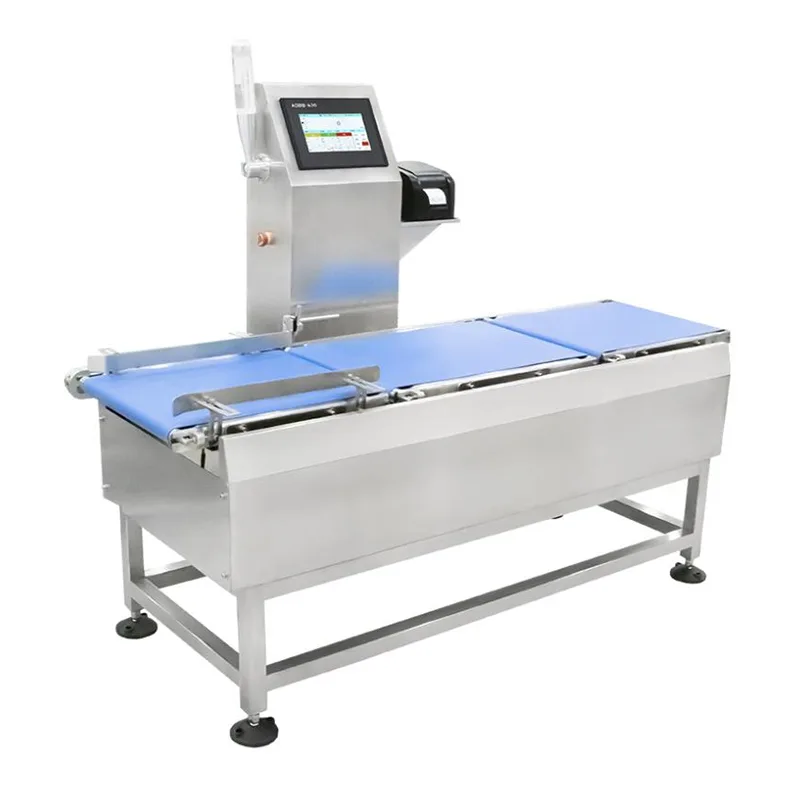

Ang A30 Intelligent Online Checkweigher ay isang high-speed belt checkweighing system na ginawa ng Jiangsu Jutian Weighing Equipment Co., Ltd. Ito ay binuo sa isang naka-embed na Linux control platform at idinisenyo para sa tuluy-tuloy, in-motion weight inspection sa mga linya ng produksyon at packaging. Kinukuha ng system ang mga pagbabasa ng timbang habang dumadaan ang mga produkto sa isang load cell-integrated na seksyon ng conveyor, ikinukumpara ang bawat pagbabasa laban sa mga nakaimbak na parameter, at nagti-trigger ng isang nako-configure na output batay sa resulta ng pass/fail—lahat nang hindi binabago ang kasalukuyang bilis ng linya o spacing ng produkto.

Ang paggamit ng isang naka-embed na Linux operating system ay nagbibigay ng real-time na multitasking na kapaligiran para sa pagpoproseso ng signal ng timbang, pamamahala sa interface ng gumagamit ng touchscreen, pag-log ng data, at komunikasyon. Ang arkitektura na ito ay nagbibigay-daan sa system na pangasiwaan ang mataas na bilis ng mga gawain sa inspeksyon habang pinapanatili ang kakayahang umangkop upang iakma ang mga protocol ng komunikasyon, mga format ng data, at mga peripheral na pagsasama.

Arkitektura ng System at Signal Processing Chain

Ang Intelligent Online Checkweigher ay binubuo ng apat na functional na seksyon: infeed conveyor, weighing conveyor, outfeed conveyor, at ang Linux-based na control unit. Ang chain ng signal ay gumagana tulad ng sumusunod:

1. Pagtukoy at pag-trigger ng produkto:Nakikita ng photoelectric sensor na nakaposisyon sa infeed-to-weighing transition ang nangungunang gilid ng isang papasok na produkto. Ang signal ng sensor ay iruruta sa digital input ng controller, na nagpasimula ng pagkakasunod-sunod ng pagkuha ng timbang batay sa isang paunang na-configure na pagkaantala at haba ng produkto.

2. Pagkuha ng signal ng timbang:Ang weighing conveyor ay naka-mount sa isang strain gauge load cell assembly na mekanikal na nakahiwalay sa drive motor at mga katabing conveyor. Ang analog weight signal ay pinalakas, sinasala, at na-digitize ng high-speed ADC module ng controller. Ang mga sampling rate ay na-configure upang makakuha ng maraming pagbabasa sa maikling panahon na ang produkto ay ganap na nasa seksyon ng pagtimbang.

3. Digital na pagsala at pagkalkula ng timbang:Inilalapat ng Linux system ang mga digital filtering algorithm sa na-sample na stream ng data, na nagbabayad para sa natitirang mechanical vibration at belt noise. Ang isang matatag na halaga ng timbang ay kinukuha at inihahambing sa real time laban sa target na timbang ng produkto at mga limitasyon sa pagpapaubaya na nakaimbak sa database ng parameter.

4. Desisyon at output:Inuri ng system ang produkto bilang pumasa o nabigo batay sa resulta ng paghahambing. Para sa mga kundisyong nabigo, maaaring mag-trigger ang mga na-configure na signal ng output ng naririnig na alarma, isang visual indicator, isang conveyor stop, o isang mekanismo ng pagtanggi. Ang desisyon ay isinasagawa sa loob ng oras ng pagbibiyahe ng produkto sa pamamagitan ng seksyon ng outfeed.

5. Pag-record ng data:Ang bawat kaganapan ng inspeksyon—kabilang ang timestamp, identifier ng produkto, sinusukat na timbang, at katayuan ng pass/fail—ay naka-log sa internal storage at available para sa USB export sa CSV na format.

Pangunahing Teknikal na Parameter

Tala ng katumpakan:Ang maaabot na katumpakan ay nakasalalay sa bigat ng produkto, mga sukat, bilis ng conveyor, at katatagan ng kapaligiran. Ang mga pagtutukoy ay na-verify sa ilalim ng kinokontrol na mga kondisyon ng pabrika na may mga sample na kinatawan at nakumpirma sa panahon ng on-site commissioning.

Ang Jiangsu Jutian Weighing Equipment Co., Ltd. ay may higit sa 20 taong karanasan sa pagtimbang ng instrumentation at mga automated system. Ang kumpanya ay may hawak na ISO9001 certification, CE product certification, 68 national patents, at 20 software copyrights. Ang pagmamanupaktura ay isinasagawa sa dalawang pasilidad sa ilalim ng standardized na mga pamamaraan ng kalidad, na may pag-unlad ng system na pinangungunahan ng 919 R&D Center.

Linux Embedded System at Mga Kakayahang Software

Ang pagpili ng isang naka-embed na platform ng Linux ay nagbibigay ng ilang functional na katangian na nauugnay sa pang-industriya na mga aplikasyon sa pagtimbang. Pinangangasiwaan ng real-time na kernel ang pagkuha ng signal ng timbang at output ng desisyon nang may deterministikong timing, tinitiyak na ang pass/fail signal ay nabuo sa loob ng transit window ng produkto. Ang multitasking architecture ay nagbibigay-daan sa touchscreen user interface, data logging, at network communication na gumana nang sabay-sabay nang hindi nakakaabala sa inspeksyon.

Sinusuportahan ng user interface ang display ng wikang Chinese at English, na may configuration ng parameter na maa-access sa pamamagitan ng mga structured na page ng menu. Pinaghihigpitan ng mga multi-level na pahintulot ng user ang mga kritikal na setting—gaya ng mga limitasyon sa pagpapaubaya at mga parameter ng pagkakalibrate—sa mga awtorisadong tauhan. Maaaring ilapat ang mga update sa software sa pamamagitan ng USB o koneksyon sa network, na nagpapahintulot sa mga pag-upgrade sa field nang walang pagbabago sa hardware.

Sinusuportahan ng communication stack ng system ang karaniwang serial at Ethernet protocol. Ang format ng output ng data, agwat ng paghahatid, at paraan ng handshake ay maaaring i-configure upang tumugma sa mga kinakailangan ng mga host system gaya ng MES, SCADA, o mga server ng pangongolekta ng data ng halaman. Para sa mga application na nangangailangan ng pagsasama sa mga mekanismo ng pagtanggi, ang output ng I/O ay maaaring i-configure upang magmaneho ng mga pneumatic valve, relay, o indicator stack.

Mga Karaniwang Sitwasyon sa Inspeksyon

FAQ (Frequently Asked Questions)

Anong bentahe ang ibinibigay ng naka-embed na Linux system kaysa sa karaniwang microcontroller?
Nag-aalok ang platform ng Linux ng multitasking na kakayahan at isang standardized na software environment. Nagbibigay-daan ito sa sabay-sabay na operasyon ng routine ng inspeksyon, mga update sa touchscreen display, pag-log ng data, at komunikasyon sa network nang walang mga salungatan sa timing. Pinapasimple din nito ang pag-customize ng protocol at sinusuportahan ang mga karaniwang tool sa networking para sa pagsasama sa mga IT system ng planta.

Paano na-calibrate ang checkweigher, at gaano kadalas kailangan ang muling pagkakalibrate?
Isinasagawa ang pagkakalibrate gamit ang mga sertipikadong test weight sa pamamagitan ng guided single-point routine sa touchscreen. Ang dalas ng muling pagkakalibrate ay depende sa operating environment at sa sistema ng kalidad ng pasilidad—pang-araw-araw o per-shift na pag-verify ay karaniwan sa mga regulated na industriya. Pinapayagan ng system na makumpleto ang pagkakalibrate nang walang disassembly.

Maaari bang makipag-ugnayan ang system sa aming umiiral na MES o database server?
Ang karaniwang interface ng Ethernet ay sumusuporta sa TCP/IP na komunikasyon. Ang format ng data at protocol ng paghahatid ay maaaring iakma sa panahon ng pagkomisyon upang tumugma sa mga kinakailangan ng sistema ng pagtanggap. Para sa mga hindi karaniwang integrasyon, maaaring magbigay ang engineering team ng dokumentasyon ng protocol o i-configure ang output ng data nang naaayon.

Ano ang tumutukoy sa maximum throughput ng checkweigher?
Ang throughput ay tinutukoy ng haba ng produkto, bilis ng conveyor, at ang minimum na oras na kinakailangan para mag-stabilize ang signal ng timbang. Ang mas mahahabang produkto o mas mataas na mga kinakailangan sa katumpakan ay karaniwang nangangailangan ng mas mabagal na bilis o mas malalaking seksyon ng pagtimbang. Ang mga pagtatantya sa throughput ay ibinibigay sa panahon ng pagsusuri sa engineering batay sa mga sample ng produkto ng customer at mga inaasahan sa bilis.

Paano isinama ang mga mekanismo ng pagtanggi sa checkweigher?
Ang controller ay nagbibigay ng mga digital na I/O output na maaaring i-configure upang himukin ang mga pneumatic pusher, air blast nozzle, o diverter gate. Ang tiyempo ng output ay naka-synchronize sa sinusubaybayang posisyon ng produkto. Ang partikular na mekanismo at ang pagsasama nito ay tinukoy sa panahon ng pagsasaayos ng system batay sa mga katangian ng produkto at layout ng linya.
