Pinapatakbong Roller Coding Scale

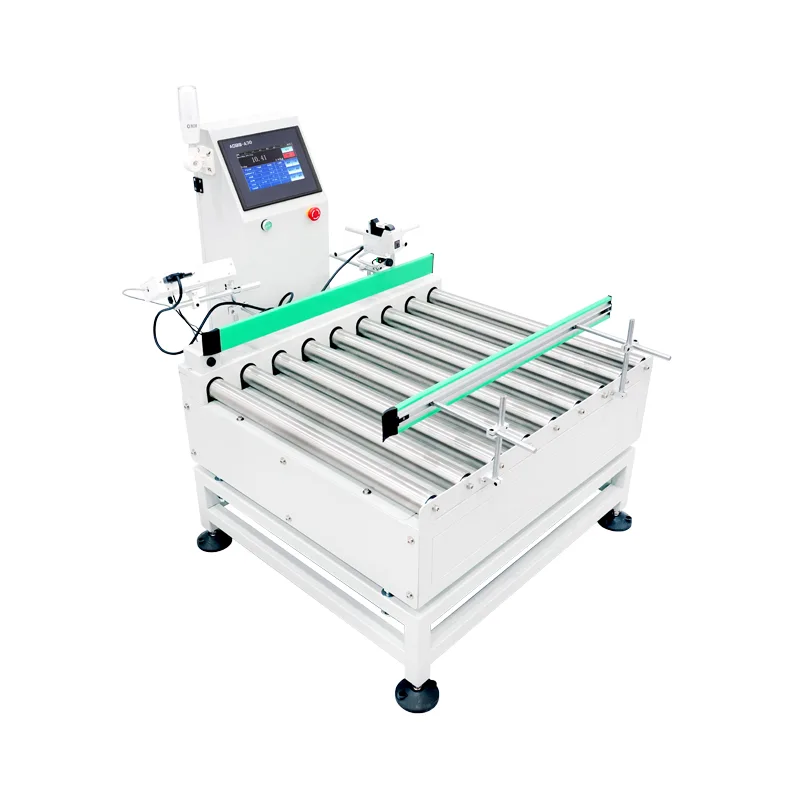

Ang Powered Roller Coding Scale (Model JDT-GT-A30) ay isang dynamic na checkweighing at marking system na ginawa ng Jiangsu Jutian Weighing Equipment Co., Ltd. Pinagsasama nito ang powered roller conveying, in-motion weighing, automatic coding, at real-time na pag-record ng data sa loob ng iisang integrated unit. Ang kagamitan ay idinisenyo para sa mga automated na linya ng produksyon kung saan kinakailangan ang inline na pag-verify ng timbang at pagiging traceability ng produkto bilang bahagi ng daloy ng trabaho sa pagkontrol sa kalidad.

Ang karaniwang deployment ay nangyayari sa mga end-of-line inspection point, kung saan ang mga produktong lumalabas sa isang filling o packaging station ay dapat timbangin, markahan ng batch o weight data, at naka-log in sa digital record system ng factory bago palletizing o shipment. Ang pinapagana ng roller system ay nagsi-synchronize sa upstream na bilis ng conveyor, na inaalis ang pangangailangan para sa manu-manong paglipat ng produkto sa pagitan ng pagtimbang at pagpapatakbo ng coding.

Mga Pangunahing Teknikal na Parameter

Tandaan sa katumpakan:Ang katumpakan ng pagtuklas ay nakasalalay sa bigat, mga sukat, katatagan ng paghahatid, at mga kondisyon sa kapaligiran ng sinusukat na produkto. Ang mga numero ng katumpakan na nakasaad ay makakamit sa ilalim ng kontroladong mga kondisyon ng pagkakalibrate ng pabrika na may mga kinatawan ng mga sample ng produkto. Ang aktwal na pagganap sa site ay na-verify sa panahon ng pagkomisyon.

Ang Jiangsu Jutian Weighing Equipment Co., Ltd. ay ISO9001-certified. Ang Powered Roller Coding Scale ay CE certified. Ang kumpanya ay may hawak na 68 pambansang patent at 20 software copyright, na may nakatuong R&D sa 919 R&D Center at pagmamanupaktura sa dalawang pasilidad ng produksyon sa Kunshan at Zhejiang.

Proseso ng Pag-unlad at Produksyon

1. Pagsusuri ng kinakailangan at pagsusuri sa engineering:Para sa mga karaniwang configuration, direktang nalalapat ang mga teknikal na parameter sa itaas. Para sa hindi karaniwang pag-customize, sinusuri ng aming engineering team ang mga dimensyon ng produkto, kinakailangang throughput, mga detalye ng coding interface, at mga kasalukuyang punto ng pagsasama-sama ng linya bago kumpirmahin ang panghuling disenyo ng kagamitan.

2. Mechanical na pagpupulong:Ang mga roller frame ay gawa sa carbon steel na may surface treatment, o stainless steel 304 para sa corrosion-prone environment. Ang mga drive motor ay sukat ayon sa tinukoy na kapasidad ng pagkarga at bilis ng conveyor. Ang mga load cell ay naka-install sa ilalim ng weighing section na may mekanikal na paghihiwalay mula sa conveyor drive upang maiwasan ang panghihimasok ng vibration.

3. Pagsasama ng elektrikal at pagsasaayos ng software:Ang 919-series touch screen controller ay naka-program gamit ang mga kinakailangang weighing parameters, communication protocols, at coding interface drivers. Ang mga koneksyon ng printer o inkjet coder ay na-configure at nasubok para sa pag-synchronize ng data.

4. Pag-calibrate at dynamic na pagsubok:Ang bawat unit ay sumasailalim sa static na pagkakalibrate na may mga sertipikadong timbang, na sinusundan ng dynamic na pagsubok gamit ang mga sample na kinatawan ng produkto sa tinukoy na bilis ng conveyor. Out-of-tolerance alarm logic at conveyor stop/start sequencing ay na-verify sa maraming cycle.

5. Pag-verify ng pagtanda at katatagan:Ang kumpletong sistema ay patuloy na tumatakbo sa loob ng minimum na 48 oras upang kumpirmahin ang electronic stability, mekanikal na pagkakahanay, at pagiging maaasahan ng software sa ilalim ng patuloy na operasyon.

6. Inspeksyon bago ang pagpapadala:Ang isang dokumentadong checklist na sumasaklaw sa katumpakan ng pagtimbang, functionality ng coding, mga interlock na pangkaligtasan, at pagsunod sa kuryente ay nakumpleto bago ang packaging at kargamento.

Operational Workflow

Ang mga produkto ay pumapasok sa seksyon ng pagtimbang sa pamamagitan ng mga pinapatakbong roller na naka-synchronize sa upstream conveyor. Kinukuha ng load cell ang data ng timbang sa paggalaw; ikinukumpara ng controller ang sinusukat na halaga laban sa mga pre-set na upper at lower limit. Ang mga produkto sa loob ng katanggap-tanggap na hanay ay magpapatuloy sa coding station, kung saan inilalapat ang batch code, halaga ng timbang, o timestamp. Ang mga produkto sa labas ng tolerance ay nagti-trigger ng conveyor stop o signal ng alarma ayon sa naka-configure na mode ng operasyon. Ang lahat ng mga talaan ng pagtimbang at pag-coding ay lokal na iniimbak at maaaring ipadala sa isang host system sa pamamagitan ng naka-configure na interface ng komunikasyon.

Sinusuportahan ng pag-export ng data ang CSV format para sa pagsusuri ng spreadsheet at direktang paglalagay ng database sa pamamagitan ng API o protocol adaptation. Ang controller ay maaaring mag-imbak ng maraming mga preset ng produkto, na nagpapagana ng mabilis na pagbabago sa pagitan ng iba't ibang SKU nang walang pag-recalibrate.

Kailan Pumili ng Powered Roller Coding Scale

Mga awtomatikong linya na may tuluy-tuloy na daloy:Hindi tulad ng manu-mano o hindi pinapagana na mga istasyon ng checkweighing, pinapanatili ng mga pinapagana na roller ang momentum ng produkto at ritmo ng linya, na ginagawang angkop ang kagamitang ito para sa mga linya ng produksyon kung saan kailangan ang consistency ng throughput at magdudulot ng bottleneck ang manual weighing.

Mga kinakailangan sa inline na traceability:Sa mga industriya tulad ng pagkain, mga parmasyutiko, o mga bahagi ng sasakyan, ang mga kinakailangan ng regulasyon o customer ay kadalasang nag-uutos na ang bawat produkto o batch ay nagdadala ng isang nabe-verify na tala ng timbang na naka-link sa petsa ng produksyon, shift, o numero ng linya. Isinasama ng kagamitang ito ang pagtimbang at pag-coding sa isang solong nasusubaybayang hakbang.

Pagsasama sa mga factory digital system:Ang mga interface ng komunikasyon ay sumusuporta sa pagpapalitan ng data sa mga platform ng MES at ERP, na nagbibigay-daan sa data ng timbang na dumaloy sa mga dashboard ng kalidad, mga ulat sa produksyon, o mga daloy ng trabaho ng batch release nang walang manu-manong transkripsyon.

Na-verify na Mga Sitwasyon ng Application

FAQ (Frequently Asked Questions)

Paano isinama ang coding function sa weighing system?
Ang touch screen controller ay nagpapadala ng nakuhang halaga ng timbang, timestamp, at preset na impormasyon ng batch sa nakakonektang coding device (inkjet printer, thermal transfer printer, o label applicator) sa pamamagitan ng naka-configure na interface ng komunikasyon. Ang coding trigger signal ay naka-synchronize sa conveyor position sensor upang matiyak ang tumpak na pagkakalagay sa produkto.

Maaari bang pangasiwaan ng kagamitan ang mga produkto na may iba't ibang laki sa parehong linya?
Ang lapad ng roller at bilis ng conveyor ay idinisenyo sa paligid ng pinakamalaking produkto sa tinukoy na hanay. Para sa mga linyang nagpoproseso ng maraming laki ng produkto, ang mga preset na changeover na setting ay maaaring iimbak sa controller, na nagpapahintulot sa mga operator na lumipat sa pagitan ng mga configuration ng produkto nang walang mekanikal na pagsasaayos. Ang mga riles ng gabay na partikular sa produkto ay magagamit bilang mga opsyonal na accessory.

Ano ang tumutukoy sa katumpakan ng pagtimbang ng isang powered roller system?
Ang katumpakan ay naiimpluwensyahan ng timbang ng produkto, laki, bilis habang tumitimbang, panginginig ng boses mula sa katabing kagamitan, at mga kondisyon sa kapaligiran gaya ng daloy ng hangin. Ang mga ibinigay na pagtutukoy ng katumpakan ay batay sa kinokontrol na pagsubok sa mga kinatawan ng produkto. Ang on-site na pag-verify sa panahon ng pagkomisyon ay nagtatatag ng aktwal na pagganap sa ilalim ng tunay na mga kondisyon ng produksyon.

Anong mga protocol ng komunikasyon ang sinusuportahan para sa pagsasama ng MES/ERP?
Kasama sa mga karaniwang configuration ang RS232, RS485, at Ethernet. Ang pagbagay sa protocol para sa mga partikular na sistema ng MES o ERP ay pinangangasiwaan sa yugto ng pagsusuri sa engineering. Kasama sa mga karaniwang format ng integration ang Modbus TCP/RTU, TCP/IP socket communication, at database direct-write sa pamamagitan ng ibinigay na interface ng software.

Paano ibinibigay ang suporta pagkatapos ng pagbebenta para sa customized na kagamitan?
Ang teknikal na dokumentasyon kabilang ang mga wiring diagram, mga gabay sa pagsasaayos ng parameter, at mga detalye ng protocol ng komunikasyon ay inihahatid sa bawat unit. Available ang malayuang diagnostic na suporta para sa mga isyu na nauugnay sa software. Para sa mga mekanikal o elektrikal na bahagi, ang mga ekstrang bahagi ay naka-stock para sa mga karaniwang pagsasaayos, at ang mga pamamaraan ng pagpapalit ay nakadokumento sa manwal ng pagpapanatili.
